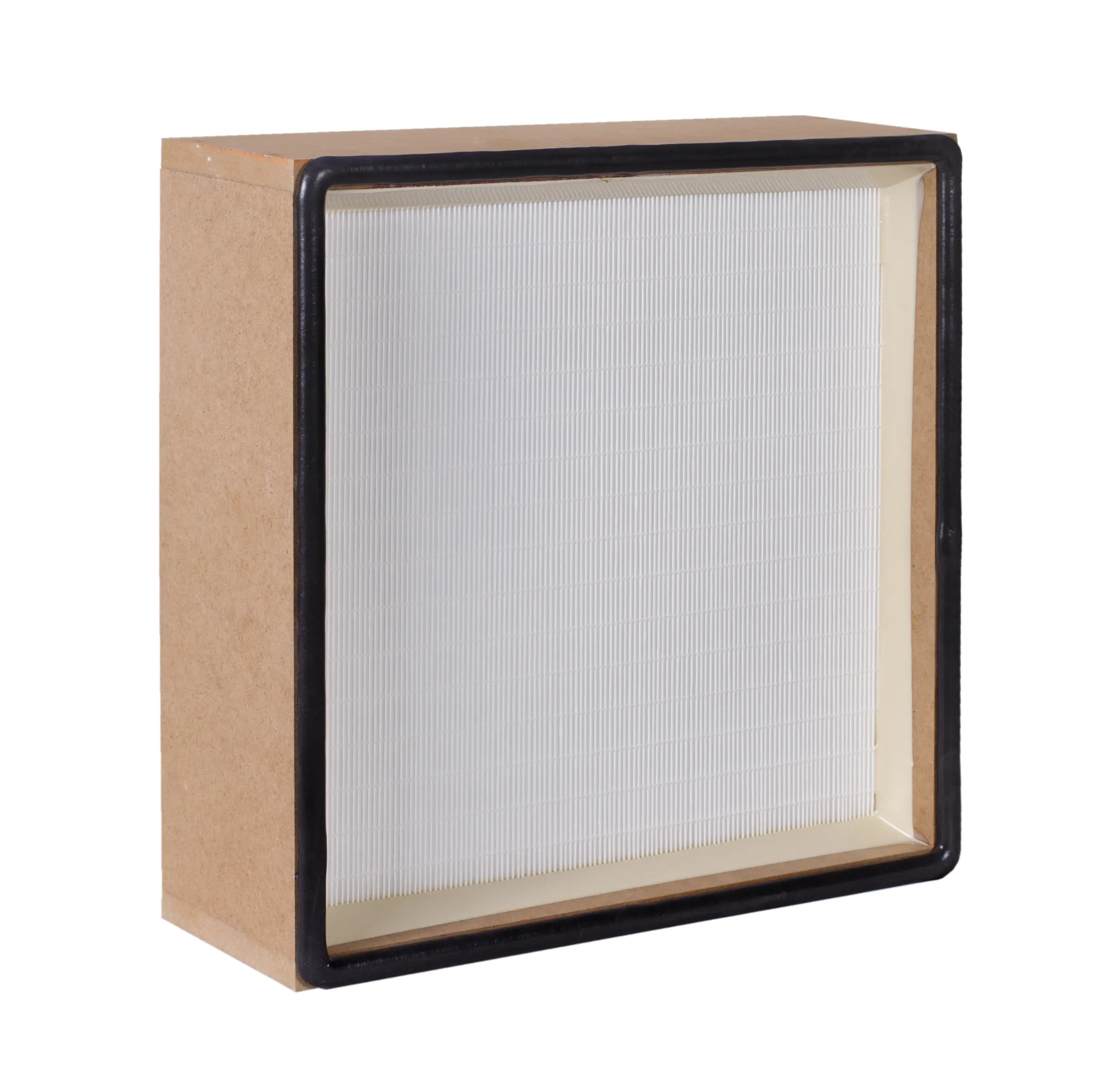

Hepa Terminal Filters-78 MM MDF Rahmen
Sichere Luft 78mm MDF Rahmen HEPA Filter bieten eine langlebige und effiziente Filterung und erfassen ultrafeine Partikel, um eine überlegene Luftqualität zu erhalten. Der MDF-Rahmen bietet Stabilität und Zuverlässigkeit, ideal für sensible Anwendungen.

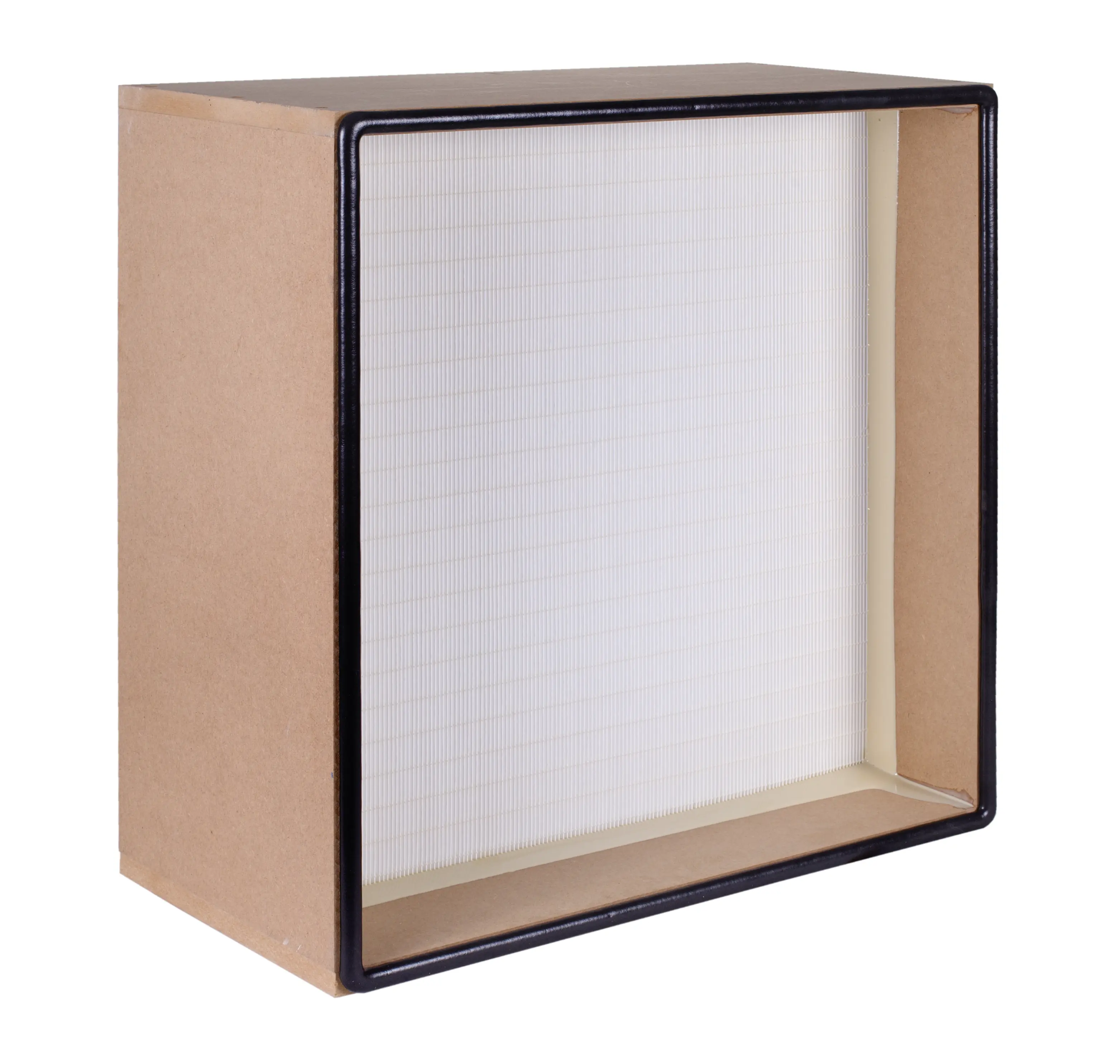

Produkt ansehenHepa Terminal Filters-149 MM MDF Rahmen
Safe Air 149mm MDF Rahmen HEPA Filter bieten zuverlässige Lösungen für Umgebungen, die eine präzise Luftfiltration erfordern.

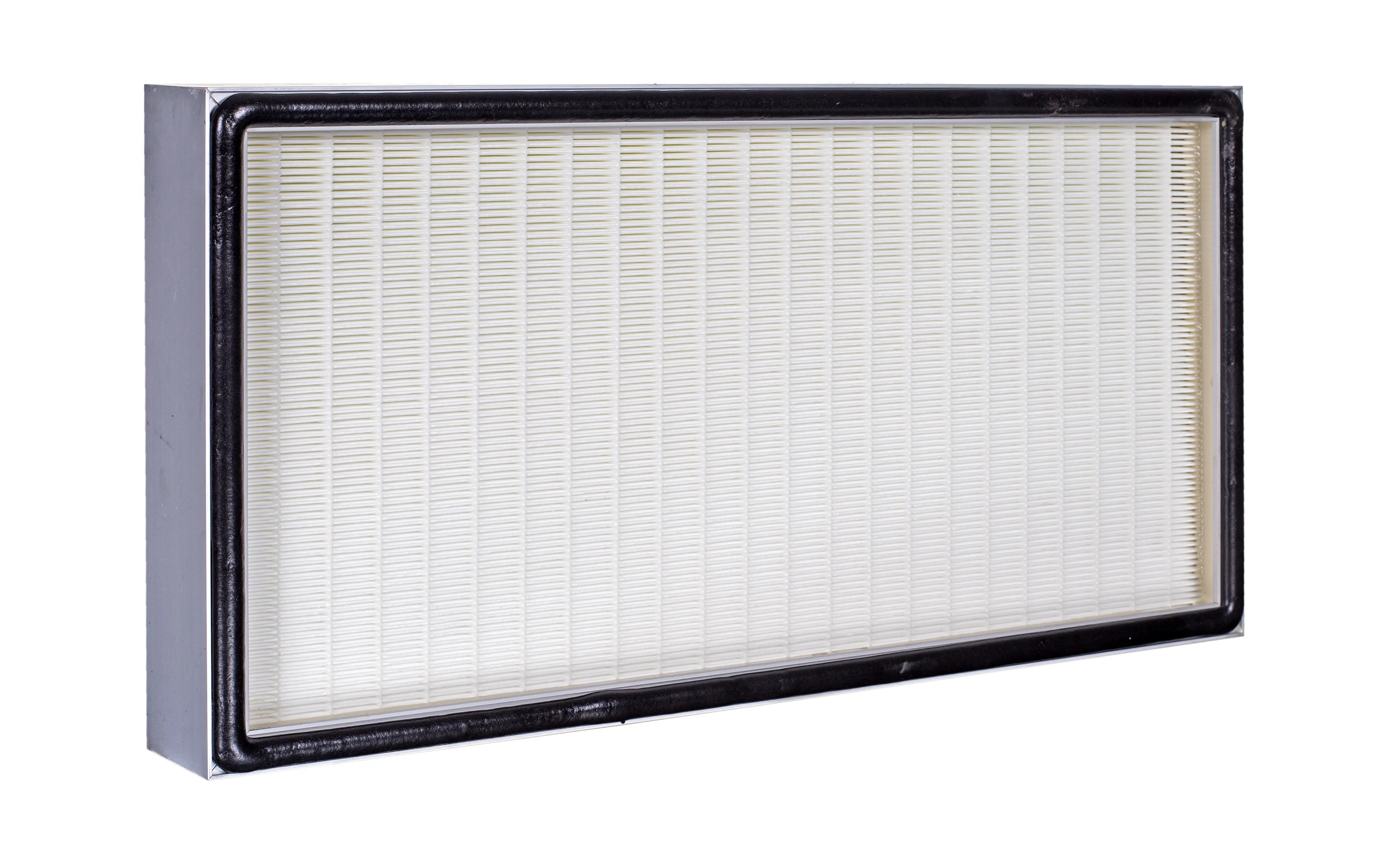

Produkt ansehenHepa Terminal Filters-69 MM Aluminiumrahmen
Safe Air 69mm Aluminiumrahmen HEPA Filter bieten fortschrittliche Filtrationslösungen, die die Luftqualität durch effektives Einfangen feiner Partikel verbessern.

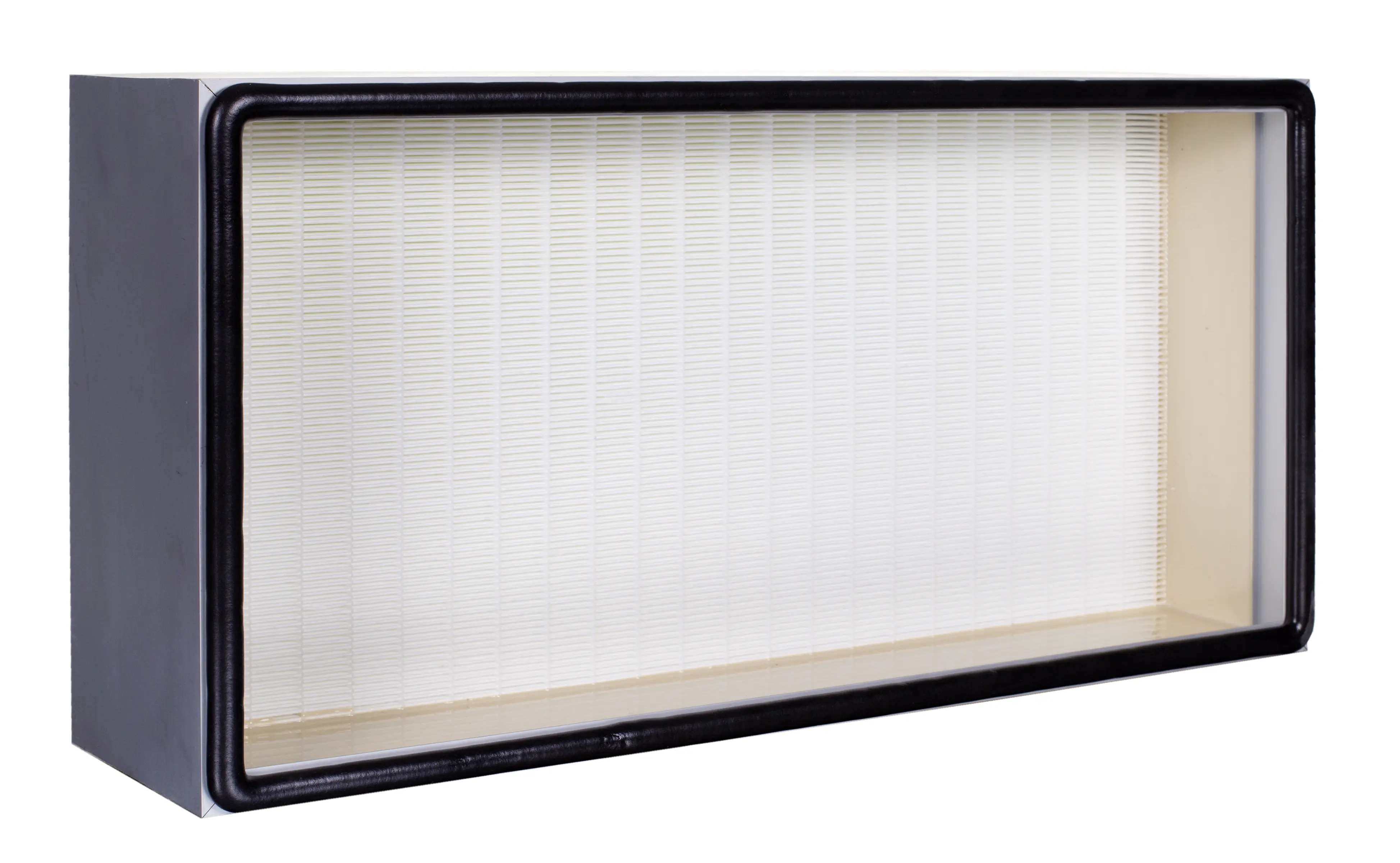

Produkt ansehenHepa Terminal-78MM Aluminium-Rahmen
Sichere Luft 78mm Aluminiumrahmen HEPA Filter bieten eine fortschrittliche Luftreinigung mit einem langlebigen, korrosionsbeständigen Aluminiumrahmen, der eine langlebige Leistung gewährleistet.
Produkt ansehenHepa Filters-149 MM Aluminium Rahmen
Sichere Luft 149mm Aluminiumrahmen HEPA Filter bieten eine hervorragende Luftqualität, dank einer hohen Staubaufnahmekapazität und eines langlebigen Aluminiumrahmens.

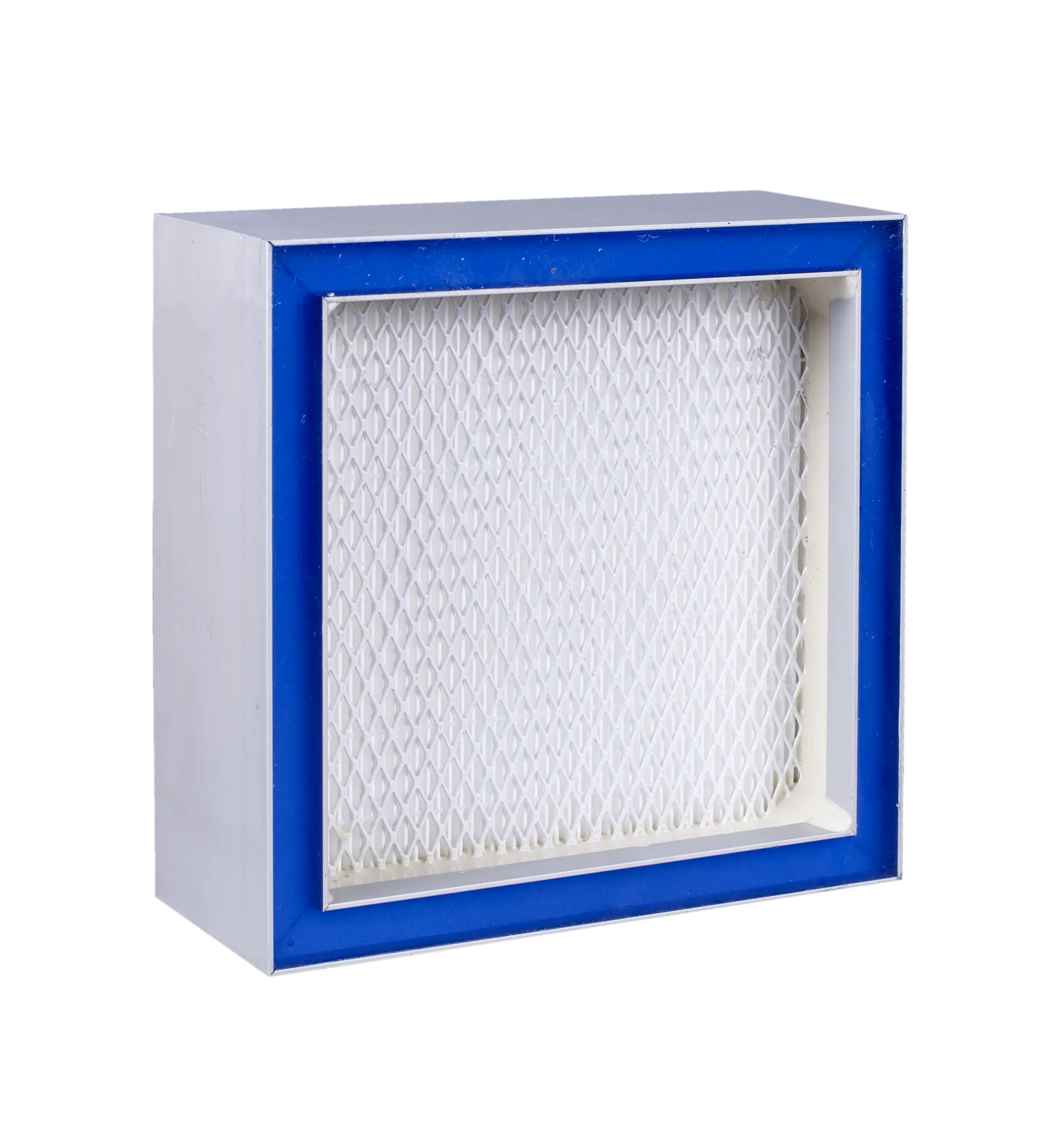

Produkt ansehenHepa Filters- Gel Seal 80 MM Aluminium Rahmen
Sichere Luft gelversiegelte 80mm Aluminiumrahmen HEPA Filter bieten eine fortschrittliche Luftfiltration, ideal für Umgebungen, die eine strenge Luftqualitätskontrolle erfordern.
Produkt ansehenHEPA-Filter bilden die letzte Filterstufe in Reinräumen, OP-Bereichen, in der Pharma- und Lebensmittelproduktion, in Laboren und in der Elektronikfertigung. Sie werden dort eingebaut, wo die gefilterte Luft in den Raum eintritt, oder in einem Gehäuse unmittelbar davor.
Die Auswahl eines HEPA-Filters ist mehr als die Wahl einer Filterklasse. Rahmenmaterial, Dichtsystem, Bautiefe und die Schnittstelle zum vorhandenen Gehäuse entscheiden darüber, ob der Filter überhaupt eingebaut werden kann und ob er nach dem Einbau dicht ist. Diese Seite behandelt diese Entscheidungen und die Angaben, die wir für ein Angebot benötigen.
Unser HEPA-Filterprogramm
Alle Modelle verwenden Minipleat-Medien aus Mikroglasfaser mit Hotmelt-Separator und Zweikomponenten-Polyurethan als Dichtmasse. Sie unterscheiden sich in Rahmenmaterial, Bautiefe und Dichtsystem.
| Modell | Rahmen | Bautiefe | Dichtsystem |
|---|---|---|---|
| HEPA-Endfilter, 69 mm | Aluminium | 69 mm | Umlaufende PU-Runddichtung oder EPDM-Flachdichtung |
| HEPA-Endfilter, 78 mm | MDF | 78 mm | Umlaufende PU-Runddichtung oder EPDM-Flachdichtung |
| HEPA-Endfilter, 78 mm | Aluminium | 78 mm | Umlaufende PU-Runddichtung oder EPDM-Flachdichtung |
| HEPA-Filter, 80 mm Gel | Aluminium | 80 mm | Gelversiegelung |
| HEPA-Endfilter, 149 mm | MDF | 149 mm | Umlaufende PU-Runddichtung oder EPDM-Flachdichtung |
| HEPA-Filter, 149 mm | Aluminium | 149 mm | Umlaufende PU-Runddichtung oder EPDM-Flachdichtung |
Jedes Modell ist in mehreren Standard-Anströmmaßen erhältlich. Maße außerhalb dieses Programms werden nach Ihrer Zeichnung gefertigt.
Welche Filterklasse benötigen Sie?
Schwebstofffilter werden in Europa nach EN 1822 anhand ihres Abscheidegrads bei der am stärksten durchdringenden Partikelgröße (MPPS) klassifiziert. MPPS ist kein fester Partikeldurchmesser, sondern der Durchmesser, bei dem ein bestimmtes Filtermedium am schlechtesten abscheidet — in der Praxis im Bereich 0,1–0,3 µm. Deshalb lässt sich eine HEPA-Klasse nicht unmittelbar mit einer Angabe wie „99,97 % bei 0,3 Mikrometer" aus einer anderen Prüfkonvention vergleichen.
Die Norm definiert drei Gruppen:
| Klasse | Gruppe | Integraler Abscheidegrad bei MPPS | Max. lokale Durchlässigkeit |
|---|---|---|---|
| E10 / E11 / E12 | EPA | ≥ 85 % / 95 % / 99,5 % | Keine Klassifizierung über Einzelscan |
| H13 | HEPA | ≥ 99,95 % | ≤ 0,25 % |
| H14 | HEPA | ≥ 99,995 % | ≤ 0,025 % |
| U15 / U16 / U17 | ULPA | ≥ 99,9995 % / 99,99995 % / 99,999995 % | ≤ 0,0025 % / 0,00025 % / 0,0001 % |
Für die Beschaffung sind zwei Punkte entscheidend:
Filter der E-Gruppe sind keine HEPA-Filter. Die Klassen E10 bis E12 gehören zur EPA-Gruppe. Sie werden über eine statistische Stichprobenprüfung klassifiziert, nicht über die Abscheideprüfung jedes einzelnen Filters. Wenn Ihre Spezifikation ein Leckprüfprotokoll für den gelieferten Filter verlangt, benötigen Sie H13 oder höher.
Eine höhere Klasse ist nicht automatisch die richtige Wahl. Eine höhere Klasse bedeutet bei gleichem Volumenstrom und gleicher Anströmfläche in der Regel einen höheren Anfangsdruckverlust und damit mehr Ventilatorenergie über die Standzeit. Die Klasse folgt der Projektanforderung, nicht der Annahme, dass mehr immer besser ist.
Eine Grenze, klar gesagt: Die Filterklasse ist eine unter Normbedingungen geprüfte Eigenschaft des Filters. Sie ist keine Reinraumklasse, keine Sterilitätsgarantie und kein Nachweis dafür, dass eine Anlage irgendeine Vorschrift erfüllt. Die Raumklassifizierung hängt vom Einbau, der Luftwechselrate, der Dichtheit der gesamten Anlage und der Qualifizierung der Anlage selbst ab.
Die Wahl zwischen H13 und H14 behandelt H13 oder H14 im Detail. Den Klassifizierungsrahmen erläutern EN 1822 ausführlich erklärt und Was ist MPPS.
Rahmenmaterial: MDF oder Aluminium
Aluminiumrahmen werden eingesetzt, wenn der Rahmen Feuchtigkeit, Reinigungsmitteln oder häufiger Handhabung ausgesetzt ist, und wenn eine Gelnut erforderlich ist. Aluminium ist auch bei häufigem Filterwechsel die übliche Wahl.
MDF-Rahmen sind die kostengünstigere Lösung für trockene, stabile Einbausituationen. Bevor Sie einen MDF-Rahmen spezifizieren, klären Sie die Bedingungen am Einbauort: ob die Druckkammer feucht gereinigt wird, ob am Rahmen Kondensat auftreten kann und welche Luftfeuchte im Betrieb und im Stillstand herrscht. Ist das unklar, senden Sie uns die Einbaudaten mit Ihrer Anfrage — wir empfehlen das Rahmenmaterial dann anhand der Bedingungen und nicht nach dem Preis.
Dichtung oder Gelversiegelung
Die Filterklasse sagt, was das Medium leisten kann. Das Dichtsystem entscheidet, ob die Luft tatsächlich durch das Medium strömt und nicht daran vorbei.
Dichtung — eine umlaufende PU-Runddichtung oder eine EPDM-Flachdichtung wird zwischen Filterrahmen und Gehäuseauflage verpresst. Erforderlich sind eine plane, saubere Dichtfläche und eine gleichmäßige Anpresskraft. Dies ist die Standardlösung für die meisten endständigen Einbauten.
Gelversiegelung — der Filterrahmen trägt eine mit Gel gefüllte Nut, in die eine Schneide am Gehäuse eintaucht. Das System verzeiht kleinere Unebenheiten der Dichtfläche und wird eingesetzt, wenn die Leckageanforderung streng ist oder die Gehäusegeometrie eine gleichmäßige Dichtungsverpressung erschwert.
Keines der beiden Systeme schließt Leckagen für sich allein aus. Beide hängen vom Zustand des Gehäuses, von der Spannmechanik und vom fachgerechten Einbau ab. Ein gelversiegelter Filter in einem Gehäuse ohne passende Schneide dichtet nicht. Wenn Sie Filter in einer bestehenden Anlage ersetzen, senden Sie ein Foto der Dichtfläche und der Spannmechanik mit Ihrer Anfrage.
Einen ausführlichen Vergleich der beiden Dichtsysteme finden Sie unter Gel-Seal gegenüber Gasket-Seal.
Auswahl-Checkliste
| Entscheidung | Benötigte Angabe | Warum sie zählt |
|---|---|---|
| Filterklasse | Die von Ihrer Spezifikation verlangte Klasse, oder — falls unklar — Schadstoff- und Raumanforderung | Bestimmt das Medium und damit Druckverlust und verfügbare Prüfunterlagen |
| Anströmmaße | Breite × Höhe mit Einheiten, und ob dies Filter- oder Gehäuseöffnungsmaße sind | Ein nominell richtiger, maßlich falscher Filter lässt sich nicht einbauen |
| Bautiefe | Verfügbare Bautiefe im Gehäuse oder Bautiefe des eingebauten Filters | Bestimmt die Filterfläche und damit den Druckverlust bei Ihrem Volumenstrom |
| Rahmenmaterial | Luftfeuchte, Reinigungsregime und Wechselhäufigkeit am Einbauort | Entscheidet, ob MDF geeignet ist oder Aluminium erforderlich |
| Dichtsystem | Gehäusetyp, Zustand der Dichtfläche, Spannmechanik, Gelnut vorhanden oder nicht | Ein nicht passendes Dichtsystem leckt unabhängig von der Filterklasse |
| Volumenstrom | Auslegungsvolumenstrom je Filter, mit Einheit | Ohne Volumenstrom hat eine Druckverlustangabe keine Aussage |
| Druckverlustgrenze | Zulässiger Anfangsdruckverlust und Enddruckverlust für den Wechsel | Bestimmt Bautiefe und Fläche sowie die Energiekosten über die Standzeit |
| Betriebsbedingungen | Temperatur und Luftfeuchte im Betrieb und im Stillstand | Begrenzt Rahmen- und Dichtmassenoptionen |
| Dokumentation | Unterlagen je Filtereinheit oder je Charge | Prüfunterlagen unterscheiden sich je Filterklasse |
| Stückzahl | Aktuelle Stückzahl und geschätzter Jahresbedarf | Beeinflusst Fertigungsplanung und Verpackung |
| Lieferziel | Bestimmungsland und Wunschtermin | Beeinflusst Verpackung und Dokumentation |
Zum Zusammenhang von Druckverlust und Energiekosten siehe HEPA-Filter-Druckverlust; zu Standardgrößen und Sonderanfertigung HEPA-Filter-Abmessungen.
Gehäuse und Einbauschnittstelle
Ein Nachbestellfehler liegt meist an der Schnittstelle, nicht am Filter. Prüfen Sie vor der Bestellung:
- Ob Ihre Maße die des Filters oder die der Gehäuseöffnung sind
- Auf welcher Rahmenseite die Dichtung sitzt und ob das Gehäuse gegen diese Seite dichtet
- Ob das Gehäuse eine Schneide für die Gelnut hat
- Aus welcher Richtung die Luft eintritt und ob der Filter richtungsgebunden ist
- Ob der Servicezugang ein gleichmäßiges Verspannen zulässt
Gehäuse und Rahmen finden Sie unter Filtrationsausrüstung, Hepa Boxen und Filterrahmengehäuse.
Prüfunterlagen
Was dokumentiert werden kann, hängt von der Klasse ab. Filter der Klassen H13 bis U17 werden nach EN 1822 einzeln im Scan-Verfahren geprüft; Filter der Klassen E10 bis E12 werden über eine statistische Stichprobenprüfung klassifiziert und für die Klassifizierung nicht einzeln auf Lecks geprüft.
Geben Sie bei Ihrer Dokumentenanfrage an:
- Für welchen Produktcode und welche Größe
- Je Filtereinheit oder je Produktionscharge
- Ob Ihre Spezifikation eine Prüfnorm mit Ausgabestand nennt
- Ob das Dokument der Lieferung beiliegen oder vorab zur Freigabe gesendet werden muss
Die Werksprüfung eines Filters und die Dichtheitsprüfung eines bereits eingebauten Filters sind zwei verschiedene Vorgänge zu verschiedenen Zeitpunkten und mit verschiedenem Zweck.
Technisches Datenblatt anfordern
Den Unterschied zwischen beiden Prüfungen erläutert HEPA-Filterprüfung.
Häufige Fragen
Fertigen Sie HEPA-Filter in Sondermaßen? Ja. Senden Sie Breite, Höhe und Bautiefe mit Einheiten, die Filterklasse, den Volumenstrom und, falls vorhanden, eine Zeichnung oder Skizze. Liegt nur der bestehende Filter vor, genügen meist ein Foto des Typenschilds und die Maße der Gehäuseöffnung.
Ist ein H14-Filter immer besser als ein H13? Nein. H14 hat eine höhere Abscheideanforderung bei MPPS, bei gleichem Volumenstrom und gleicher Anströmfläche aber in der Regel auch einen höheren Druckverlust, der über die Standzeit Ventilatorenergie kostet. Die richtige Klasse ist die, die Ihre Projektspezifikation verlangt.
Sind E10-, E11- und E12-Filter HEPA-Filter? Nein. Nach EN 1822 gehören diese Klassen zur EPA-Gruppe und werden über eine statistische Stichprobenprüfung klassifiziert. Verlangt Ihre Spezifikation ein Einzelleckprotokoll, benötigen Sie H13 oder höher.
Entfernt ein HEPA-Filter Gase und Gerüche? Nein. HEPA-Filter sind Partikelfilter. Gase, Dämpfe und Gerüche erfordern eine Gasphasenfiltration, in der Regel Aktivkohle, als eigene Stufe. Das eine ersetzt das andere nicht.
Kann ein HEPA-Filter gewaschen oder gereinigt werden? Nein. Das Glasfasermedium wird durch Waschen, Absaugen oder Druckluft beschädigt, und der Filter verliert an Abscheideleistung, ohne dass dies sichtbar wird. HEPA-Filter werden ersetzt, nicht gereinigt.
Bestimmt die Filterklasse meine Reinraumklasse? Nein. Die Filterklasse ist eine geprüfte Eigenschaft des Filters. Die Raumklassifizierung hängt von Einbau, Luftwechselrate, Dichtheit der Gesamtanlage und der Qualifizierung der Anlage ab.
Zur Reinigung und Standzeit siehe Ist ein HEPA-Filter waschbar.
HEPA-Filter anfragen
Senden Sie Filterklasse, Breite × Höhe × Bautiefe mit Einheiten, Volumenstrom je Filter, Dichtsystem und Stückzahl. Ist etwas davon unklar, senden Sie ein Foto des Typenschilds und des Gehäuses — das genügt meist, damit wir mit den richtigen Rückfragen antworten können.
