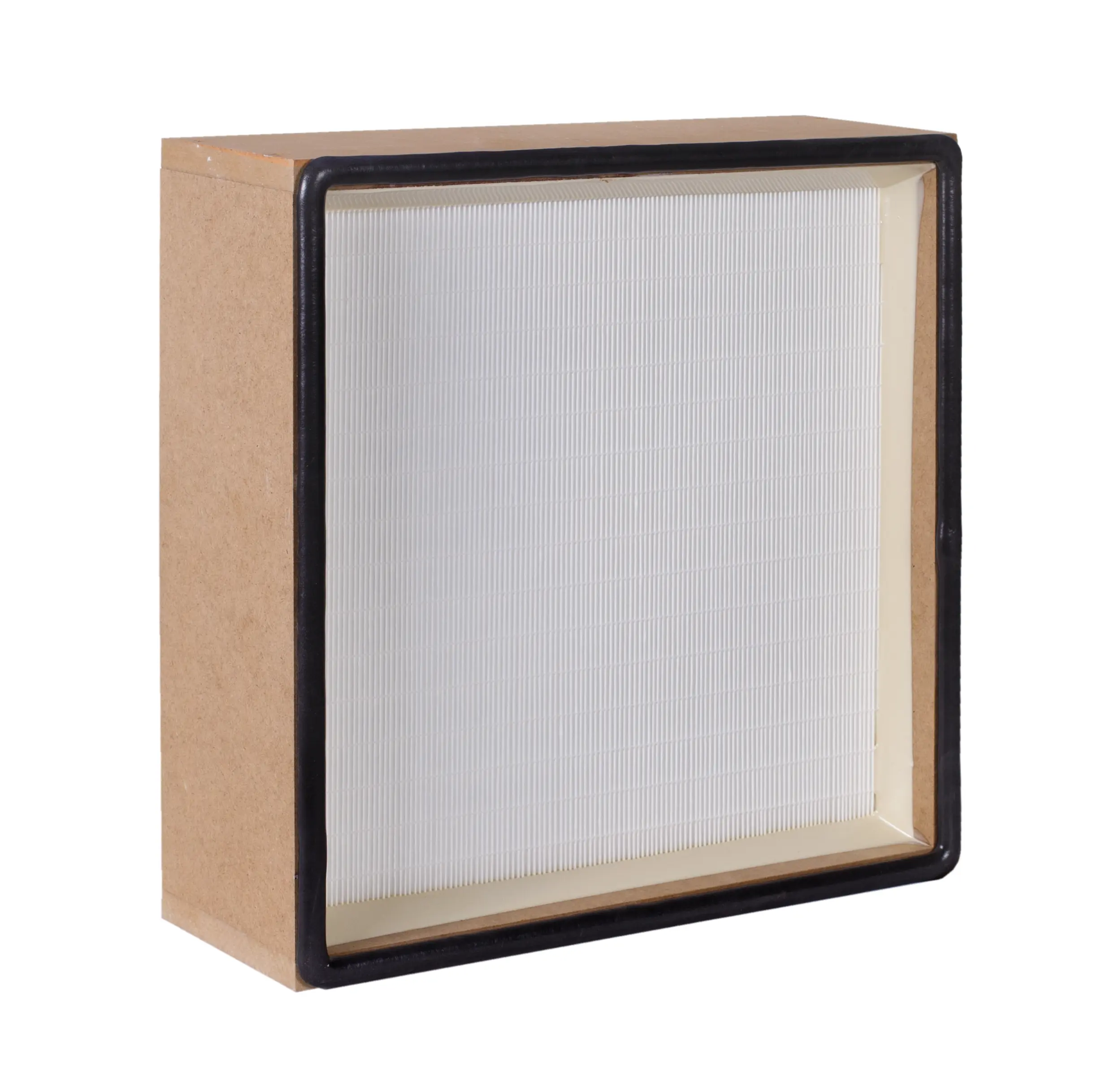

Hepa Filtreler-78mm MDF Çerçeve
Safe Air 78mm MDF Çerçeveli Hepa Filtreler, ultra ince partikülleri filtreleyerek yüksek hava kalitesi sağlayan dayanıklı ve verimli filtrasyon çözümleridir. MDF çerçevesi, özellikle hassas alanlar için güvenilir ve sağlam bir yapıya sahiptir.

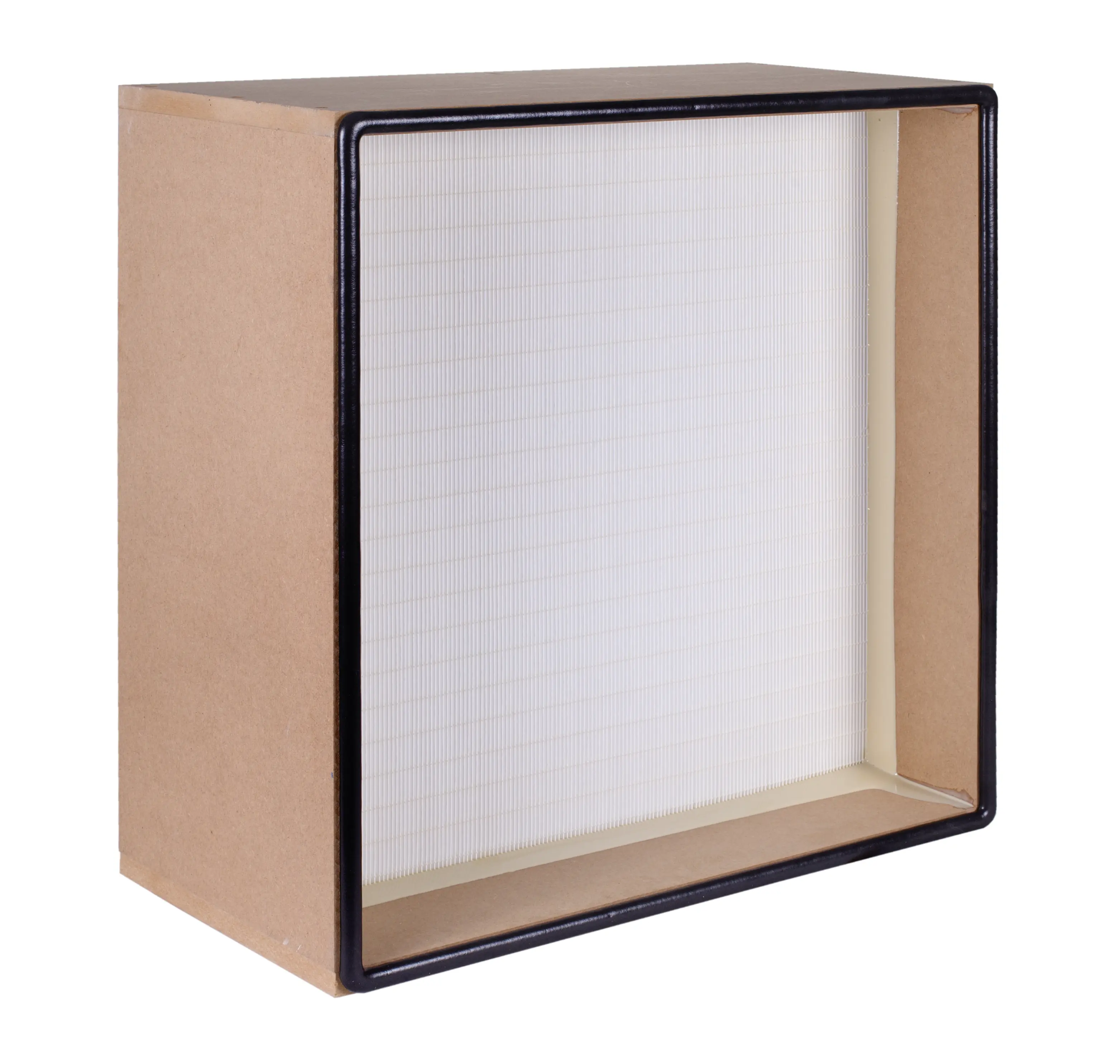

Ürünü İnceleHepa Filtreler-149 MM MDF Çerçeveler
Safe Air 149mm MDF Çerçeveli Hepa Filtreler, yüksek verimliliği ve dayanıklılığı ile hassas hava filtreleme gerektiren alanlar için güvenilir çözümler sunar.
Ürünü İnceleHepa Filtreler-69 MM Alüminyum Çerçeve
Safe Air 69mm Alüminyum Çerçeveli Hepa Filtreler, ince partikülleri tutma kapasitesi ve dayanıklı yapısıyla hava kalitesini artırmak isteyen işletmeler için gelişmiş filtrasyon çözümleri sunar.

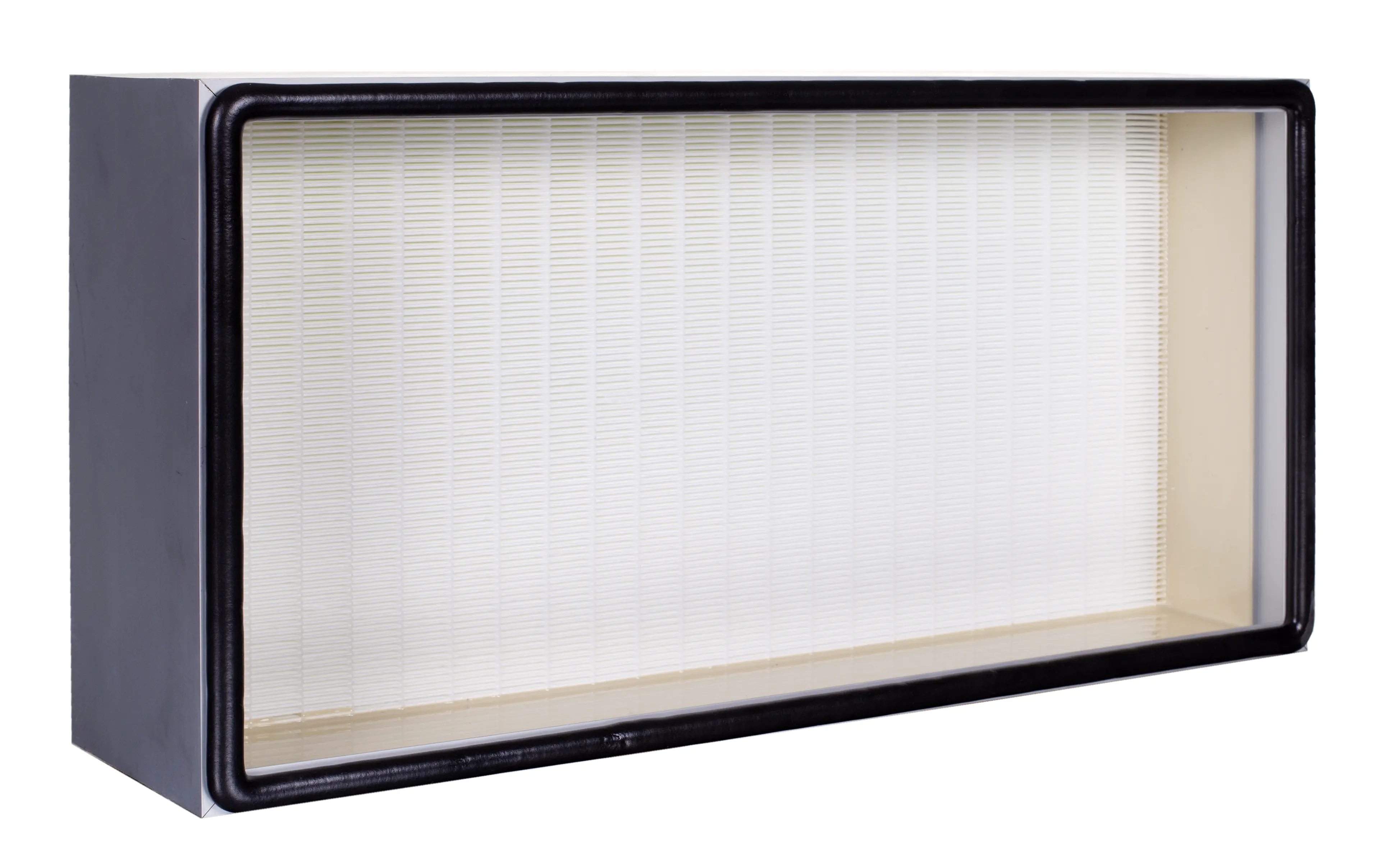

Ürünü İnceleHepa Filtreler-78 MM Alüminyum Çerçeve
Safe Air 78mm Alüminyum Çerçeveli Hepa Filtreler, yüksek partikül tutma kapasitesi ve dayanıklı yapısı ile üstün hava kalitesi gerektiren alanlar için ideal bir filtrasyon çözümüdür.

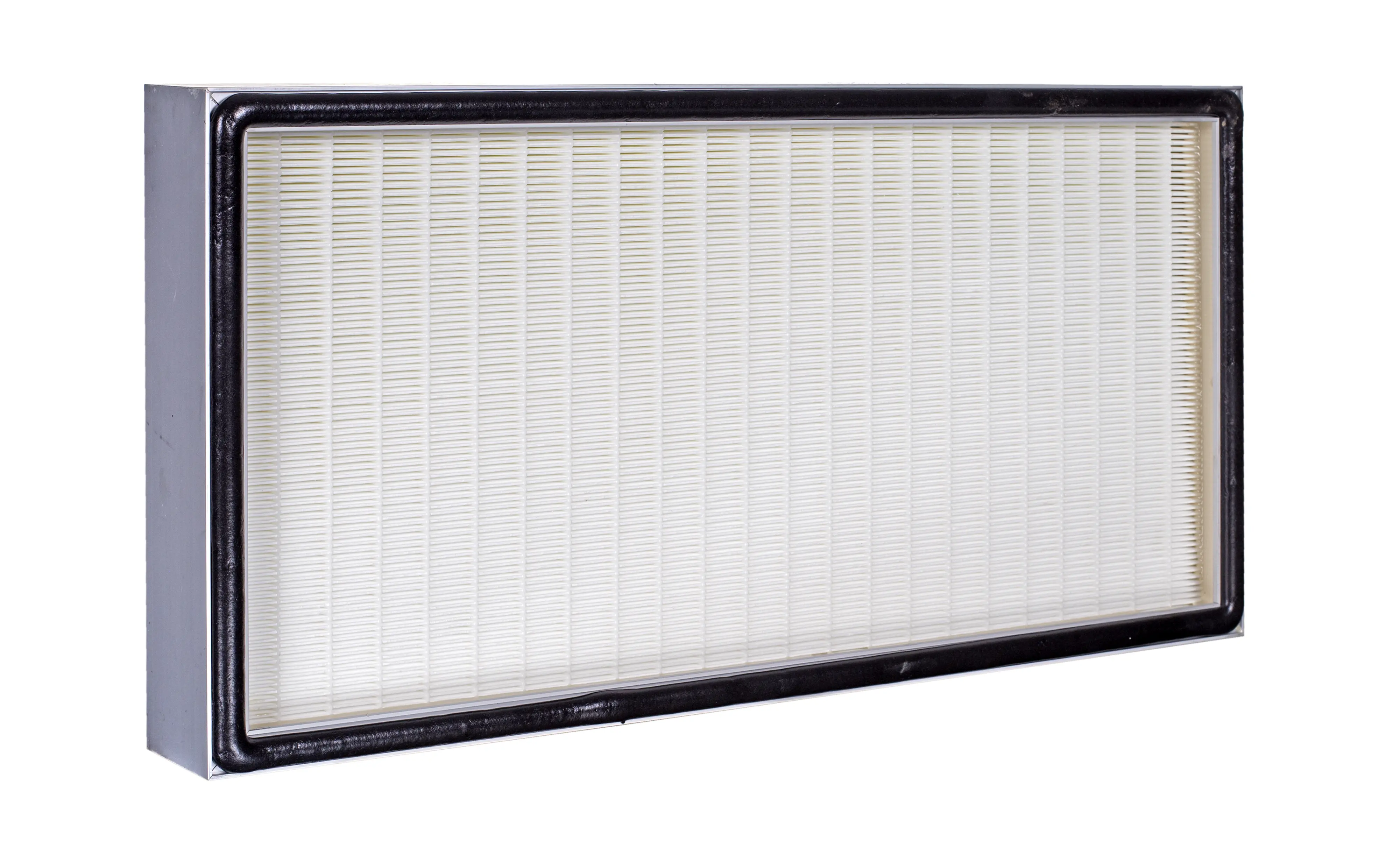

Ürünü İnceleHepa Filtreler-149 MM Alüminyum Çerçeve
Safe Air 149mm Alüminyum Çerçeveli Hepa Filtreler, yüksek partikül tutma kapasitesi ve dayanıklı alüminyum çerçeve yapısı ile üstün hava kalitesi sağlar.

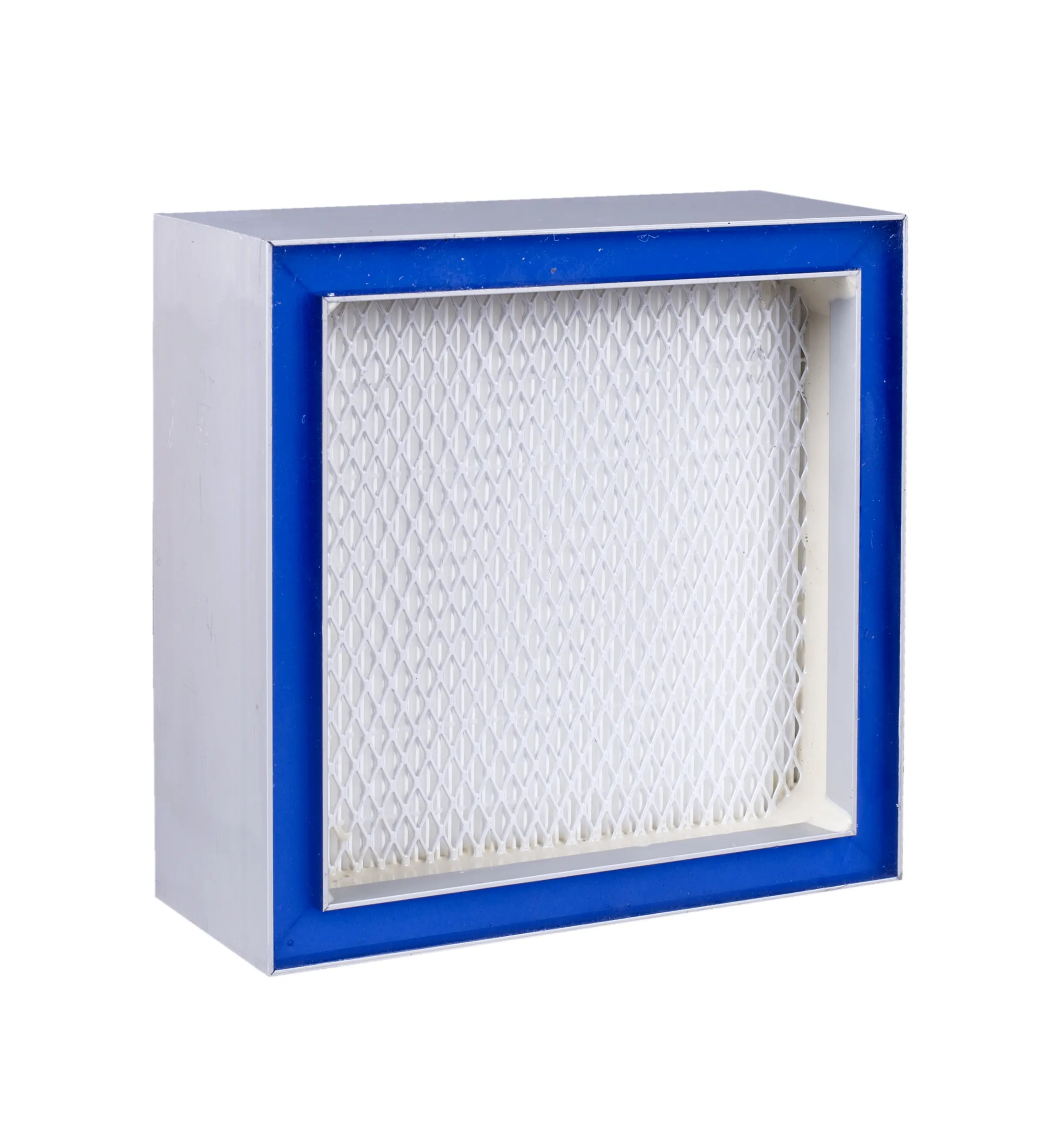

Ürünü İnceleHepa Filtreler- Jel Dolgulu 80 MM Alüminyum Çerçeve
Safe Air Jel Dolgulu 80mm Alüminyum Çerçeveli Hepa Filtreler, ultra yüksek hava kalitesi sağlayan, hassas alanlarda tercih edilen yenilikçi bir filtrasyon çözümüdür.
Ürünü İnceleHEPA filtreler; temiz odalarda, ameliyathanelerde, ilaç ve gıda üretim alanlarında, laboratuvarlarda ve elektronik üretiminde son filtrasyon kademesidir. Filtrelenmiş havanın odaya girdiği noktaya ya da hemen öncesindeki kasanın içine monte edilir.
HEPA filtre seçimi yalnızca sınıf seçmek değildir. Çerçeve malzemesi, sızdırmazlık yöntemi, derinlik ve mevcut kasayla arayüz; filtrenin monte edilip edilemeyeceğini ve monte edildikten sonra sızdırıp sızdırmayacağını belirler. Bu sayfa bu kararları ve teklif için bizden istenen bilgileri ele alır.
HEPA Filtre Ürün Aralığımız
Tüm modellerde minipleat mikro cam elyaf medya, hotmelt separatör ve iki komponentli poliüretan dolgu kullanılır. Modeller çerçeve malzemesi, derinlik ve sızdırmazlık yöntemiyle ayrışır.
| Model | Çerçeve | Derinlik | Sızdırmazlık |
|---|---|---|---|
| HEPA Terminal, 69 mm | Alüminyum | 69 mm | Sürekli yuvarlak PU veya düz EPDM conta |
| HEPA Terminal, 78 mm | MDF | 78 mm | Sürekli yuvarlak PU veya düz EPDM conta |
| HEPA Terminal, 78 mm | Alüminyum | 78 mm | Sürekli yuvarlak PU veya düz EPDM conta |
| HEPA, 80 mm gel seal | Alüminyum | 80 mm | Gel seal |
| HEPA Terminal, 149 mm | MDF | 149 mm | Sürekli yuvarlak PU veya düz EPDM conta |
| HEPA, 149 mm | Alüminyum | 149 mm | Sürekli yuvarlak PU veya düz EPDM conta |
Her model birden fazla standart ön yüz ölçüsünde üretilir. Bu aralığın dışındaki ölçüler çiziminize göre üretilir.
Hangi Filtre Sınıfına İhtiyacınız Var?
Avrupa'da yüksek verimli filtreler EN 1822'ye göre, en çok geçiren partikül boyutundaki (MPPS) verimine göre sınıflandırılır. MPPS sabit bir partikül çapı değildir; belirli bir filtre medyasının en kötü performans gösterdiği çaptır ve pratikte 0,1–0,3 µm aralığındadır. Bu nedenle bir HEPA sınıfı, farklı bir test geleneğinden gelen "0,3 mikronda %99,97" türü bir değerle doğrudan karşılaştırılamaz.
Standart üç grup tanımlar:
| Sınıf | Grup | MPPS'te integral verim | Maks. lokal penetrasyon |
|---|---|---|---|
| E10 / E11 / E12 | EPA | ≥ %85 / %95 / %99,5 | Bireysel tarama ile sınıflandırılmaz |
| H13 | HEPA | ≥ %99,95 | ≤ %0,25 |
| H14 | HEPA | ≥ %99,995 | ≤ %0,025 |
| U15 / U16 / U17 | ULPA | ≥ %99,9995 / %99,99995 / %99,999995 | ≤ %0,0025 / %0,00025 / %0,0001 |
Satın alma açısından iki sonuç önemlidir:
E grubu filtreler HEPA filtre değildir. E10–E12 sınıfları EPA grubundadır ve her filtre tek tek taranarak değil, istatistiksel numune testiyle sınıflandırılır. Şartnameniz teslim edilen filtre için sızıntı testi belgesi istiyorsa H13 veya üzeri gerekir.
Yüksek sınıf otomatik olarak doğru cevap değildir. Yüksek sınıf, aynı debi ve aynı ön yüz alanında genellikle daha yüksek ilk basınç kaybı demektir; bu da ömür boyunca daha fazla fan enerjisi anlamına gelir. Sınıf, "ne kadar çoksa o kadar iyi" varsayımına değil projenin gereksinimine göre seçilir.
Net bir sınır: Filtre sınıfı, standart koşullarda test edilmiş bir filtre özelliğidir. Temiz oda sınıfı değildir, sterilite garantisi değildir ve bir tesisin herhangi bir mevzuata uygun olduğunun kanıtı değildir. Oda sınıflandırması montaja, hava değişim sayısına, tüm sistemin sızdırmazlığına ve tesisin kendi validasyon sürecine bağlıdır.
H13 ile H14 arasındaki seçimi H13 ve H14 arasındaki farklar ayrıntılı ele alıyor. Sınıflandırma çerçevesi için EN 1822 standardı ve MPPS nedir yazılarına bakabilirsiniz.
Çerçeve Malzemesi: MDF mi Alüminyum mu
Alüminyum çerçeveler, çerçevenin neme, temizlik kimyasallarına veya sık elleçlemeye maruz kaldığı ve gel kanalı gerektiği durumlarda kullanılır. Filtrenin sık değiştirildiği uygulamalarda da olağan tercih alüminyumdur.
MDF çerçeveler, kuru ve kararlı montaj koşulları için daha düşük maliyetli seçenektir. MDF çerçeve belirtmeden önce montaj koşullarını netleştirin: plenum ıslak temizlik görüyor mu, çerçevede yoğuşma oluşabilir mi, çalışma ve duruş sırasındaki bağıl nem nedir. Bunlardan biri belirsizse montaj bilgilerini talebinizle birlikte gönderin; çerçeve malzemesini maliyete göre değil koşullara göre öneririz.
Conta mı Gel Seal mi
Filtre sınıfı medyanın ne yapabileceğini söyler. Sızdırmazlık ise havanın gerçekten medyanın içinden mi, yoksa yanından mı geçtiğini belirler.
Contalı sızdırmazlık — sürekli yuvarlak poliüretan veya düz EPDM conta, filtre çerçevesi ile kasa yüzeyi arasında sıkıştırılır. Düz ve temiz bir conta yüzeyi ve eşit sıkıştırma kuvveti gerektirir. Çoğu terminal montajında standart çözümdür.
Gel seal — filtre çerçevesinde gel ile dolu bir kanal bulunur, kasadaki bıçak kenar bu gelin içine girer. Conta yüzeyindeki küçük düzensizlikleri tolere eder; sızıntı gereksiniminin sıkı olduğu veya kasa geometrisinin eşit conta sıkıştırmasını zorlaştırdığı durumlarda kullanılır.
İki yöntem de tek başına sızıntıyı ortadan kaldırmaz. İkisi de kasanın durumuna, sıkıştırma mekanizmasına ve doğru montaja bağlıdır. Uygun bıçak kenarı olmayan bir kasaya takılan gel seal filtre sızdırmazlık sağlamaz. Mevcut bir sistemde filtre değiştiriyorsanız kasa conta yüzeyinin ve sıkıştırma mekanizmasının fotoğrafını talebinizle gönderin.
İki sızdırmazlık yönteminin ayrıntılı karşılaştırması jel conta ve gasket conta karşılaştırması yazısındadır.
Seçim Kontrol Listesi
| Karar | Bizden istenen bilgi | Neden önemli |
|---|---|---|
| Filtre sınıfı | Şartnamenizin istediği sınıf; emin değilseniz kirletici ve oda gereksinimi | Medyayı, onunla birlikte basınç kaybını ve sağlanabilecek test belgesini belirler |
| Ön yüz ölçüleri | En × boy, birimleriyle; bunların filtre ölçüsü mü kasa açıklığı mı olduğu | Sınıfı doğru ama ölçüsü yanlış filtre monte edilemez |
| Derinlik | Kasada mevcut derinlik veya takılı filtrenin derinliği | Filtre alanını, onunla birlikte sizin debinizdeki basınç kaybını belirler |
| Çerçeve malzemesi | Montaj yerindeki nem, temizlik rejimi ve değişim sıklığı | MDF'nin uygun olup olmadığını, alüminyumun gerekip gerekmediğini belirler |
| Sızdırmazlık | Kasa tipi, conta yüzeyinin durumu, sıkıştırma mekanizması, gel kanalı var mı | Kasaya uymayan sızdırmazlık, filtre sınıfından bağımsız olarak sızdırır |
| Debi | Filtre başına tasarım debisi, birimiyle | Debi olmadan basınç kaybı değerinin anlamı yoktur |
| Basınç kaybı sınırı | Kabul edilebilir ilk basınç kaybı ve değişim yapılan son basınç kaybı | Gereken derinlik ve alanı, ömür boyunca enerji maliyetini belirler |
| Çalışma koşulları | Çalışma ve duruş sırasında sıcaklık ve nem | Çerçeve ve dolgu seçeneklerini sınırlar |
| Belgelendirme | Belge filtre başına mı, parti başına mı gerekiyor | Test belgesi filtre sınıfına göre değişir |
| Adet | Şimdiki adet ve tahmini yıllık ihtiyaç | Üretim planlaması ve ambalajı etkiler |
| Teslim | Varış ülkesi ve istenen teslim tarihi | Ambalaj ve belgeleri etkiler |
Basınç kaybı ile enerji maliyeti ilişkisi için HEPA filtre basınç kaybı, standart ebatlar ve özel ölçü üretim için HEPA filtre ölçüleri yazısına bakabilirsiniz.
Kasa ve Montaj Arayüzü
Yeniden sipariş hataları çoğunlukla filtreden değil arayüzden kaynaklanır. Sipariş öncesi kontrol edin:
- Elinizdeki ölçü filtrenin mi, kasa açıklığının mı
- Contanın çerçevenin hangi yüzünde olduğu ve kasanın o yüze karşı sızdırmazlık sağlayıp sağlamadığı
- Kasada gel kanalı için bıçak kenar olup olmadığı
- Havanın hangi yönden girdiği ve filtrenin yön bağımlı olup olmadığı
- Sıkıştırma mekanizmasını eşit sıkmaya izin veren servis erişimi olup olmadığı
Kasa ve çerçeve ürünlerini Filtrasyon Ekipmanları, HEPA kutuları ve filtre çerçevesi ve muhafazaları sayfalarında bulabilirsiniz.
Test Belgeleri
Hangi belgenin sağlanabileceği sınıfa bağlıdır. EN 1822'ye göre H13–U17 sınıfındaki filtreler tek tek tarama yöntemiyle test edilir; E10–E12 sınıfındaki filtreler istatistiksel numune testiyle sınıflandırılır ve sınıflandırma için bireysel sızıntı testine girmez.
Belge talebinizde şunları belirtin:
- Hangi ürün kodu ve ölçü için
- Filtre başına mı, üretim partisi başına mı
- Şartnameniz bir test standardı ve baskısı belirtiyor mu
- Belgenin sevkiyatla gelmesi mi, önceden onay için gönderilmesi mi gerekiyor
Filtrenin fabrika testi ile sistemde kurulu bir filtrenin bütünlük testi iki ayrı işlemdir; farklı zamanlarda ve farklı amaçla yapılır.
İki testin farkını HEPA filtre testleri yazısı açıklıyor.
Sık Sorulan Sorular
Standart dışı ölçülerde HEPA filtre üretiyor musunuz? Evet. İstenen en, boy ve derinliği birimleriyle, filtre sınıfını, debiyi ve varsa çizim veya krokiyi gönderin. Yalnızca mevcut filtre elinizdeyse, etiketinin fotoğrafı ile kasa açıklığının ölçüleri başlamak için genellikle yeterlidir.
H14 her zaman H13'ten daha iyi midir? Hayır. H14'ün MPPS'te verim gereksinimi daha yüksektir; ancak aynı debi ve aynı ön yüz alanında genellikle basınç kaybı da daha yüksektir ve bu, filtre ömrü boyunca fan enerjisi olarak ödenir. Doğru sınıf, proje şartnamenizin istediği sınıftır.
E10, E11 ve E12 filtreler HEPA filtre midir? Hayır. EN 1822'ye göre bu sınıflar EPA grubundadır ve bireysel tarama yerine istatistiksel numune testiyle sınıflandırılır. Şartnameniz bireysel sızıntı testi belgesi istiyorsa H13 veya üzeri gerekir.
HEPA filtre gaz ve koku giderir mi? Hayır. HEPA filtreler partikül filtresidir. Gazlar, buharlar ve kokular ayrı bir kademe olarak gaz fazı filtrasyonu — genellikle aktif karbon — gerektirir. Biri diğerinin yerine geçmez.
HEPA filtre yıkanabilir veya temizlenebilir mi? Hayır. Cam elyaf medya yıkama, süpürme veya basınçlı hava ile zarar görür ve filtre, bu durum görünür olmadan verim kaybeder. HEPA filtreler temizlenmez, değiştirilir.
Filtre sınıfı temiz oda sınıfımı belirler mi? Hayır. Filtre sınıfı, filtrenin test edilmiş bir özelliğidir. Oda sınıflandırması montaja, hava değişim sayısına, sistemin tümünün sızdırmazlığına ve tesisin kendi validasyon sürecine bağlıdır.
Temizlik ve ömür için HEPA filtre yıkanabilir mi yazısına bakabilirsiniz.
HEPA Filtre Teklifi İsteyin
Filtre sınıfını, en × boy × derinliği birimleriyle, filtre başına debiyi, sızdırmazlık yöntemini ve adedi gönderin. Bunlardan biri net değilse mevcut filtrenin etiket fotoğrafı ile kasanın fotoğrafını gönderin; doğru soruları sorarak dönmemiz için genellikle bu yeterlidir.
