Mittelfilter sind in den meisten RLT-Anlagen die Hauptfilterstufe. Sie sitzen nach dem Vorfilter und, wenn vorhanden, vor der HEPA-Stufe. In Anlagen ohne HEPA-Stufe sind sie der Endfilter — die Luftqualität im Raum hängt dann an ihnen.
Was in diese Kategorie gehört
| Bauform | Einsatz | Seite |
|---|---|---|

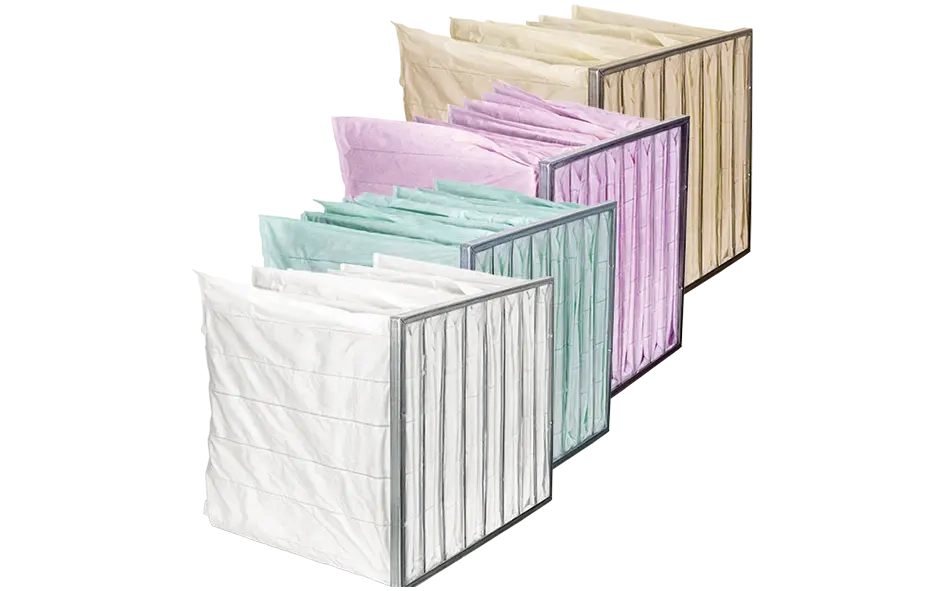

| Taschenfilter | Die häufigste Hauptstufe. Große Medienfläche in tiefen Taschen, verträgt hohe Staubbeladung | Taschenfilter M5–F9 |
| W-Kompaktfilter | Gleiche Filtrationsaufgabe bei geringerer Einbautiefe, mit starrem Rahmen | W-Kompaktfilter |

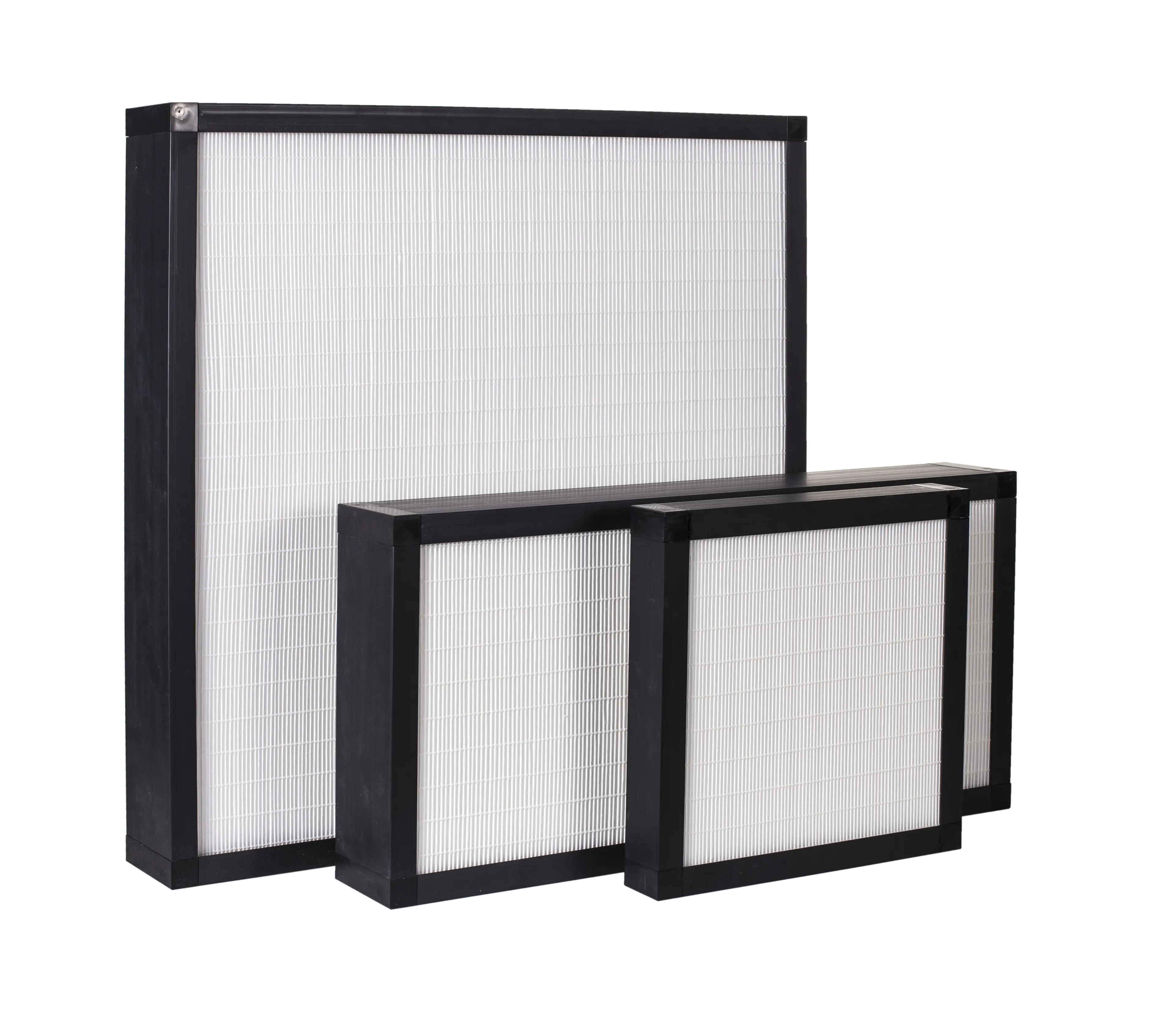

| Panelfilter | Flache Einbausituationen und Gehäuse, die keinen tiefen Filter aufnehmen | Panelfilter |

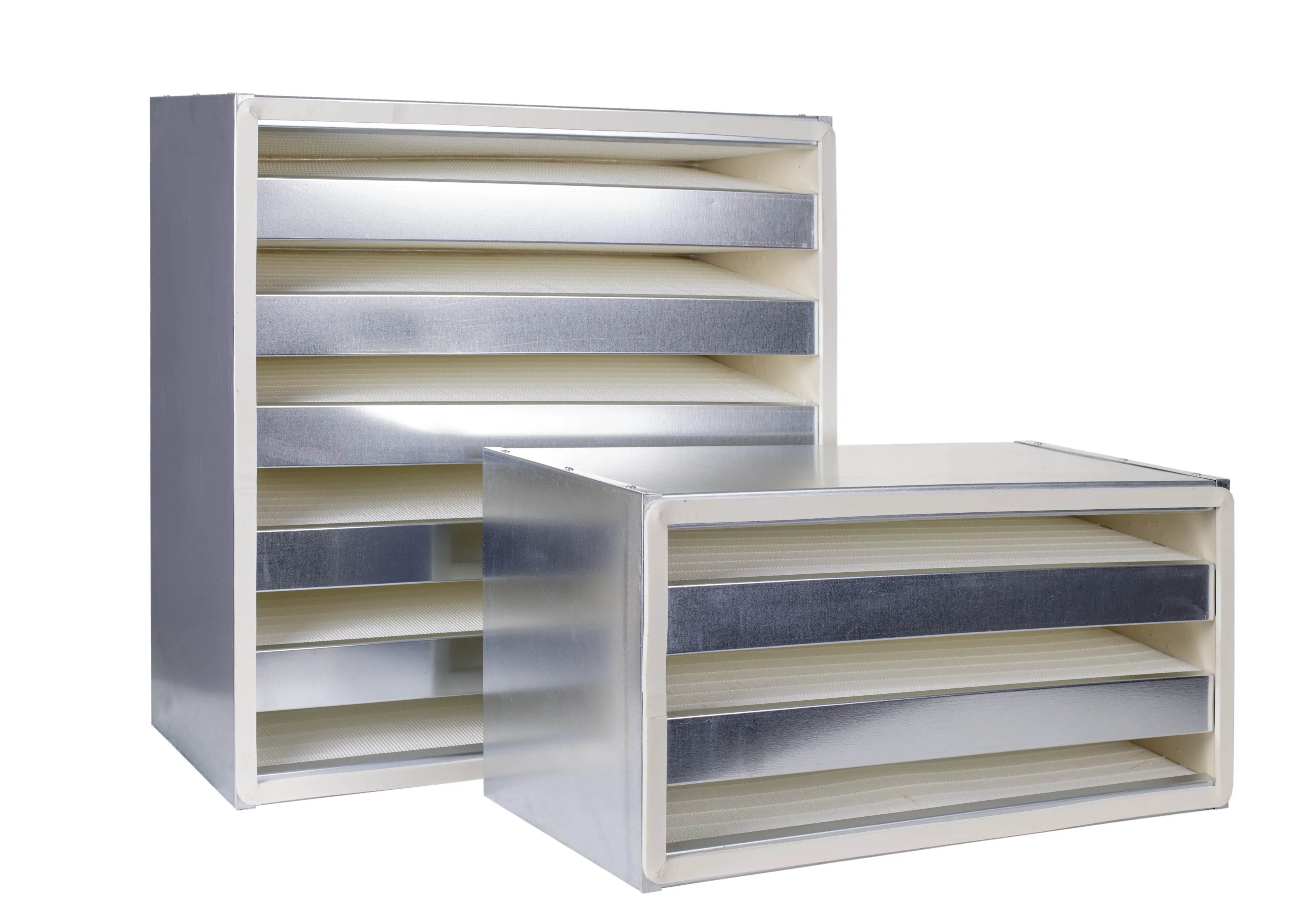

| Modulfilter | Mehrere Zellen in einem Rahmen, für hohe Volumenströme in einer Öffnung | W-Modulfilter |
Klassenwahl: ISO 16890, nicht EN 779
Luftfilter für die allgemeine Raumlufttechnik werden nach EN ISO 16890 klassifiziert. Die ältere EN 779, aus der die bekannten Bezeichnungen G4, M5, F7, F8 und F9 stammen, wurde am 11. Juli 2018 zurückgezogen.
Die alten Codes werden weiterhin verwendet und stehen weiterhin in Spezifikationen; aus der Praxis sind sie nicht verschwunden. Sie beschreiben aber eine andere Messung. ISO 16890 gibt den Abscheidegrad gegenüber den Feinstaubfraktionen der Luftqualitätsmessung an — ePM1, ePM2,5, ePM10 und Coarse — und nicht gegenüber einem einzelnen Prüfaerosol von 0,4 µm.
Eine exakte Umrechnung zwischen beiden gibt es nicht. Die Normen verwenden anderen Prüfstaub, einen anderen Partikelbereich und eine andere Medienkonditionierung. Die ISO-Klasse eines Filters ergibt sich nur aus der Prüfung. Jede Tabelle, die eine Eins-zu-eins-Entsprechung darstellt, liefert einen Erfahrungswert, keine Spezifikation.
Für die Bestellung heißt das: Wenn in Ihrer Spezifikation „F7" steht, fordern Sie den ISO 16890-Prüfbericht für das konkrete Modell an, statt eine angenommene Entsprechung zu akzeptieren.
Fordern Sie den entladenen Wert an
Die meisten synthetischen Filtermedien tragen eine elektrostatische Ladung. Diese erhöht den gemessenen Abscheidegrad im Neuzustand und baut sich im Betrieb durch Luftfeuchte und eingelagerten Staub ab.
ISO 16890 berücksichtigt das: die Messung wird an mit Isopropanol konditionierten Medien wiederholt und dieser entladene Wert ebenfalls ausgewiesen. Das ist die Zahl, die sagt, was der Filter im achten Monat leistet — nicht in der ersten Woche.
Fordern Sie beim Angebotsvergleich beide Werte an. Ein Filter, der nur über den Anfangsabscheidegrad angeboten wird, kann im Betrieb deutlich darunter liegen, und zwei Filter derselben Klasse können sich nach dem Ladungsabbau merklich unterschiedlich verhalten.
Stufen auslegen, nicht den Einzelfilter
Alles mit einem Filter lösen zu wollen belastet diesen Filter schnell und erhöht die Betriebskosten. Eine gestufte Anordnung — grob, dann mittel, bei Bedarf fein — kostet über ein Jahr weniger und verlängert das Wechselintervall der teuren Stufe.
Ein Vorfilter vor der Mittelstufe ist der günstigste Schutz für die dahinterliegende Stufe. Unser Vorfilterprogramm umfasst Panel-, Kassetten- und Rollenformate.
Angaben für Ihr Angebot
- Von der Spezifikation verlangte Filterklasse, oder die Anwendung, wenn die Klasse offen ist
- Breite × Höhe × Bautiefe mit Einheiten, und ob dies Filter- oder Gehäuseöffnungsmaße sind
- Auslegungsvolumenstrom je Filter, mit Einheit
- Zulässiger Anfangsdruckverlust und Enddruckverlust für den Wechsel
- Gehäusetyp sowie Halterung und Abdichtung des Filters
- Betriebstemperatur und Luftfeuchte
- Aktuelle Stückzahl und geschätzter Jahresbedarf
- Bestimmungsland
Wenn Sie Filter in einer bestehenden Anlage ersetzen, genügen meist ein Foto des Typenschilds des eingebauten Filters und die Maße der Gehäuseöffnung.
