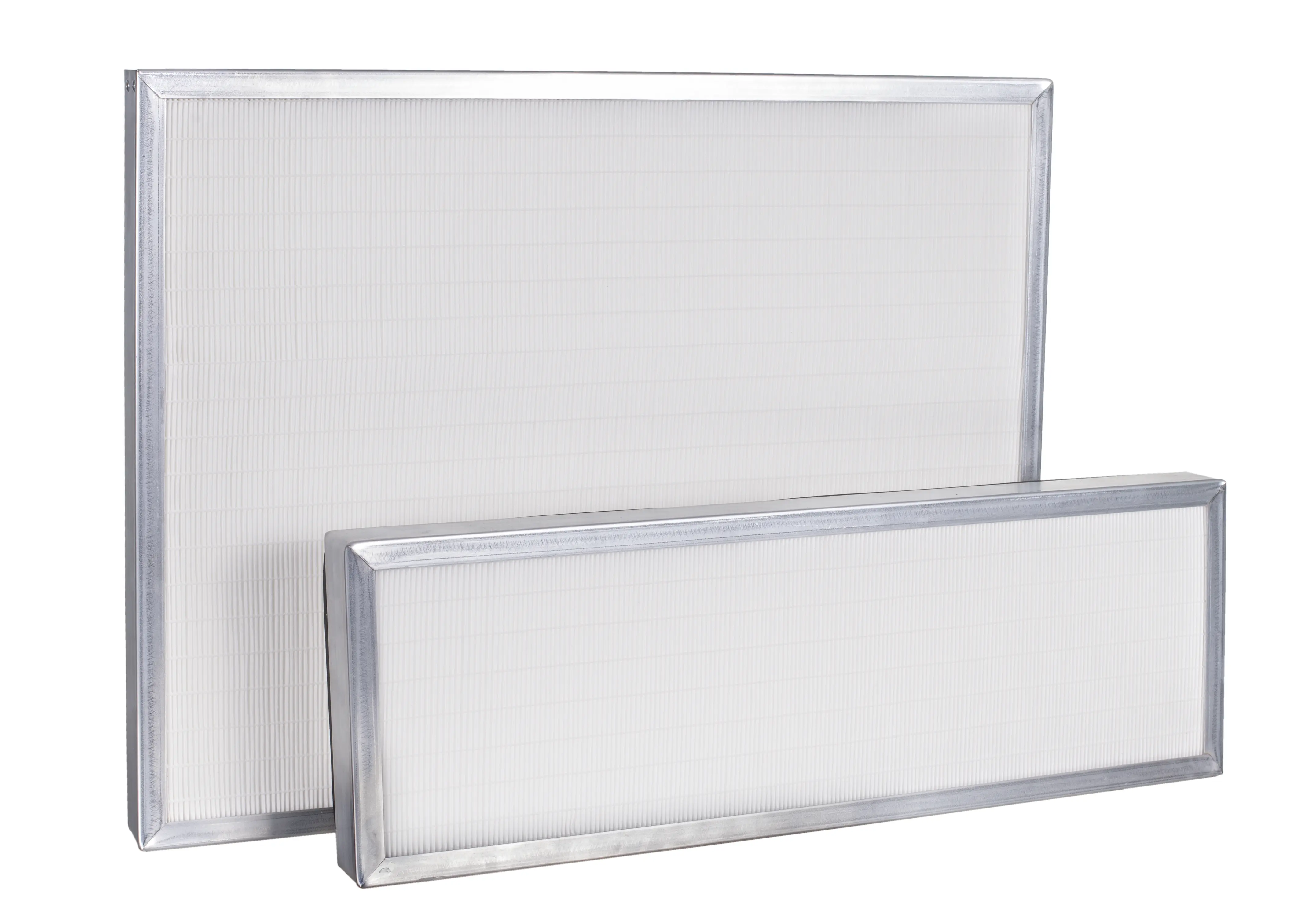

Galvanisierte Rahmenplatten
Safe Air Galvanized Frame Panel Filter bieten hohe Leistung in industriellen und kommerziellen Umgebungen mit einem robusten galvanisierten Rahmendesign.

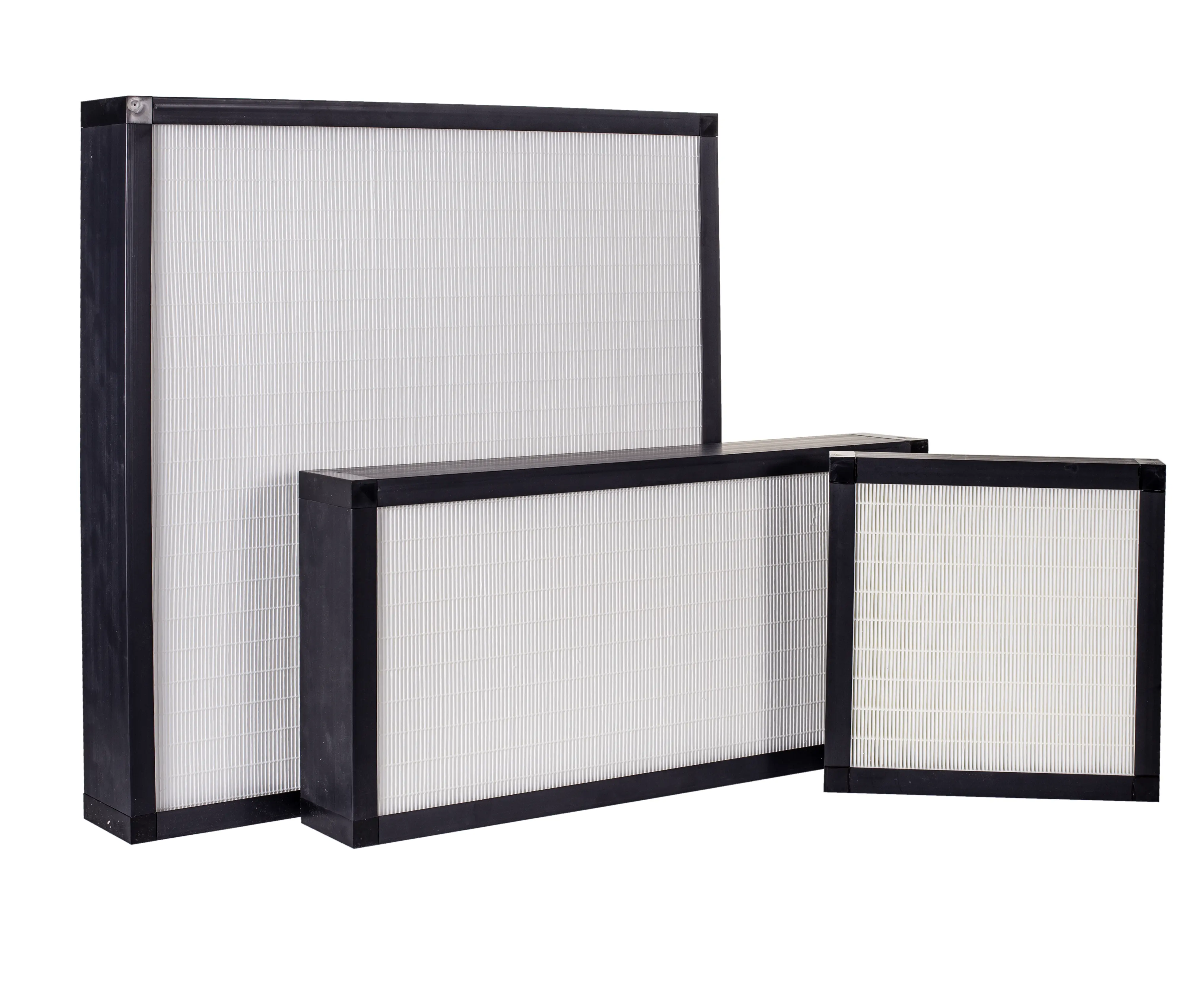

Produkt ansehenKunststoffrahmenplatten
Safe Air Plastic Frame Panel Filter sind eine leichte, langlebige und kostengünstige Lösung, die in Lüftungssystemen weit verbreitet ist.

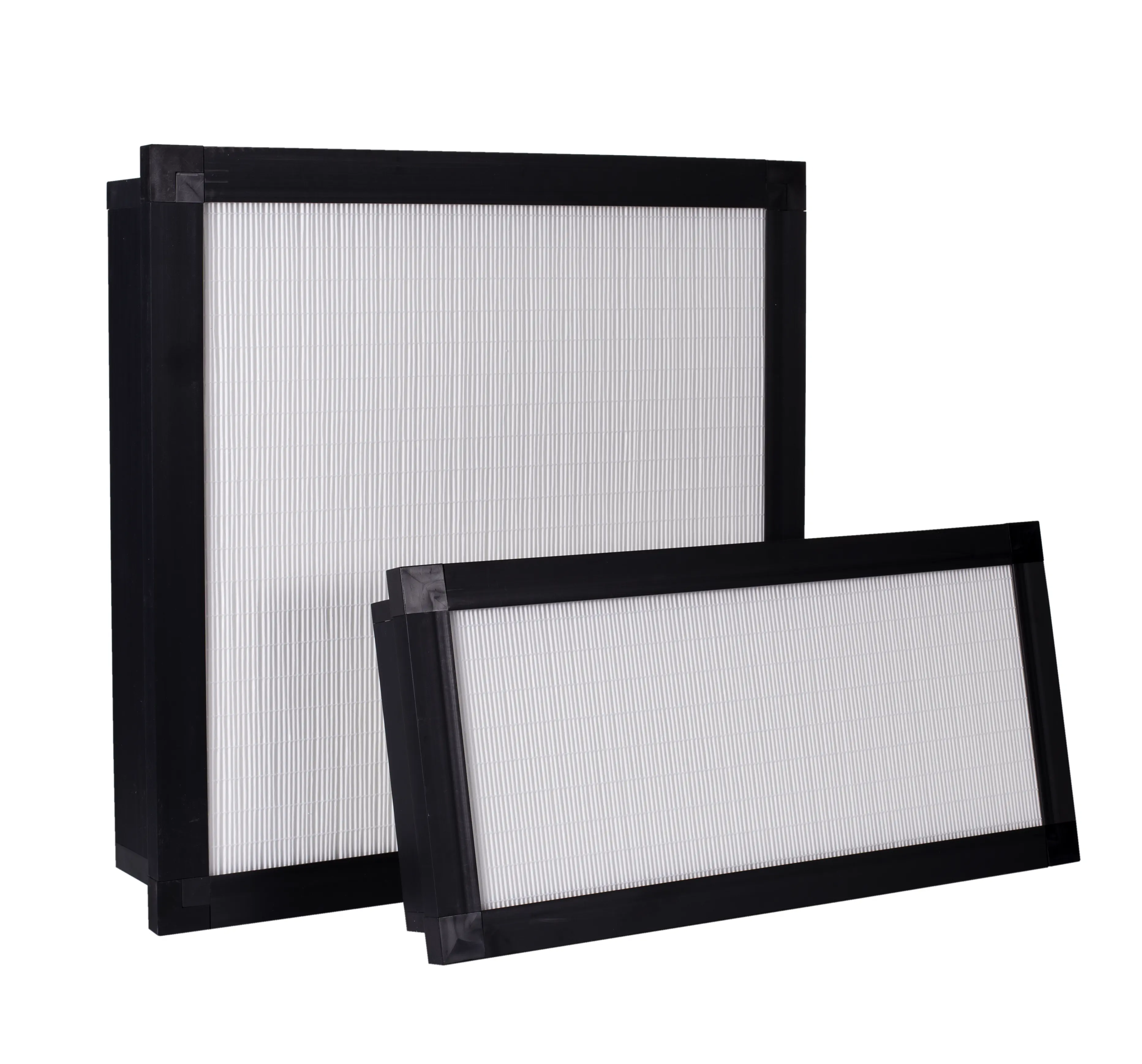

Produkt ansehenStarre Filter
Safe Air Rigid Filter bieten leistungsstarke, langlebige Filterlösungen für verschiedene industrielle und kommerzielle Umgebungen.
Produkt ansehenEin Panelfilter ist ein flacher Filter in einem flachen Rahmen. Es ist die Bauform für Gehäuse mit geringer Tiefe und die übliche Wahl für die Vorfiltration am Lufteintritt.
Einsatzbereiche
Vorfiltration. Vor einer Taschen-, Kompakt- oder HEPA-Stufe fängt ein Panelfilter die Grobbeladung ab, sodass die Stufe dahinter länger hält. Das ist der günstigste Schutz für einen teuren Filter.
Flache Einbausituationen. Wenn das Gehäuse keinen tiefen Filter aufnehmen kann, ist ein Panel oft die einzige passende Bauform.
Häufiger Wechsel. Panels sind preisgünstig und schnell gewechselt, was zu Lufteintritten mit hoher Beladung und kurzem Intervall passt.
Ein Panelfilter hat gegenüber einem Taschen- oder Kompaktfilter gleicher Anströmfläche eine kleine Medienfläche. Das bedeutet beim gleichen Volumenstrom ein kürzeres Intervall bis zum Enddruckverlust. Er ist ein Vorfilter oder eine Lösung für flache Gehäuse — kein Ersatz für eine Hauptstufe.
Rahmen und Bauform
Verzinkte Stahlrahmen eignen sich für höhere Temperaturen und wiederholte Handhabung. Kunststoffrahmen sind leichter und günstiger für trockene Einbausituationen mit moderater Temperatur. Prüfen Sie die Betriebstemperatur, bevor Sie einen Kunststoffrahmen spezifizieren.
Flache und plissierte Bauformen unterscheiden sich in der Medienfläche: ein plissiertes Panel bringt mehr Medium in dieselbe Fläche und Tiefe und ergibt beim gleichen Volumenstrom einen niedrigeren Anfangsdruckverlust.
Klassenwahl
Panelfilter werden nach EN ISO 16890 spezifiziert, meist als ISO Coarse oder ISO ePM10. Die früheren EN 779-Bezeichnungen G3 und G4 stehen weiterhin in Spezifikationen; EN 779 wurde am 11. Juli 2018 zurückgezogen und beide Normen lassen sich nicht eins zu eins umrechnen.
Für den Grobbereich ist ein Punkt besonders wichtig: Nach EN 779 wurden die Grobklassen über den gravimetrischen Staubabscheidegrad gemessen — wie viele Gramm Prüfstaub der Filter hielt, nicht welche Partikelgrößen er abschied. Ein Filter konnte viel Staub nach Gewicht zurückhalten und die feinen Partikel dennoch weitgehend durchlassen. ISO 16890 gibt stattdessen den Abscheidegrad gegenüber realen Feinstaubfraktionen an. Deshalb sind eine alte G4-Bezeichnung und ein ISO Coarse-Wert keine austauschbaren Aussagen.
Angaben für Ihr Angebot
Benötigte Klasse oder Anwendung · Breite × Höhe × Bautiefe mit Einheiten · Filter- oder Gehäusemaße · Auslegungsvolumenstrom je Filter mit Einheit · Rahmenmaterial oder die bestimmende Betriebstemperatur · zulässiger Anfangsdruckverlust · Stückzahl und geschätzter Jahresbedarf · Bestimmungsland.
